2026年以來，全球半導體及電子信息產業進入一輪擴張周期。隨著人工智能、大模型算力、新能源汽車、衛星互聯網及低空經濟等下游應用場景的全面爆發，市場對高性能芯片、先進封裝及底層半導體材料的需求呈現井噴之勢。在這一背景下，各大企業紛紛加碼布局，投資與擴產熱潮持續升溫。

據最新項目信息統計，2026年上半年全國范圍內擬建、新建及技改的半導體與電子產業相關項目已達1174項，覆蓋從上游半導體材料、晶圓制造、芯片設計，到中游先進封裝、測試，再到下游光模塊、高端PCB及智能傳感器等全產業鏈環節。

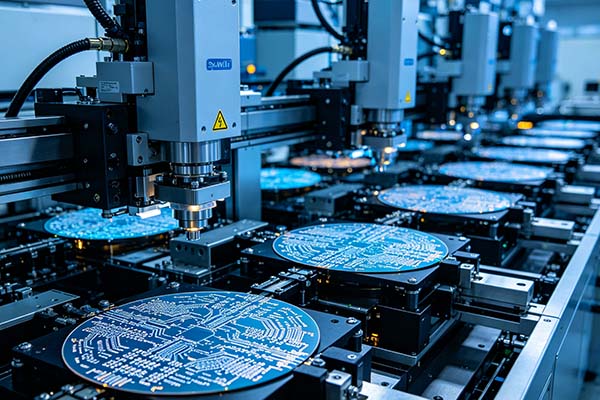

半導體產業擴產浪潮涌動

半導體產業的蓬勃發展，正在向產業鏈上游傳導，對分析儀器產生新一輪需求。在整個半導體制造流程中，從研發驗證到量產質控，分析儀器扮演著不可替代的角色——它們是芯片研發的“眼睛”與量產良率的“標尺”。

以電感耦合等離子體發射光譜儀（ICP-OES）為例，該設備可對納米材料、光電材料、半導體材料等進行多元素同步定量分析，檢出限可達ppm級別，波長范圍覆蓋130nm至770nm，廣泛用于半導體材料的成分驗證與雜質監控。在半導體薄膜測量領域，X射線熒光光譜儀（XRF）晶圓分析儀可精確測定晶圓層結構、厚度、摻雜度及表面均勻性，分析精度可達半個原子層。此外，碳硫分析儀（CS分析儀）在高頻紅外檢測原理下，可快速分析半導體材料及電子材料中的碳和硫含量，為材料純度控制提供關鍵數據。

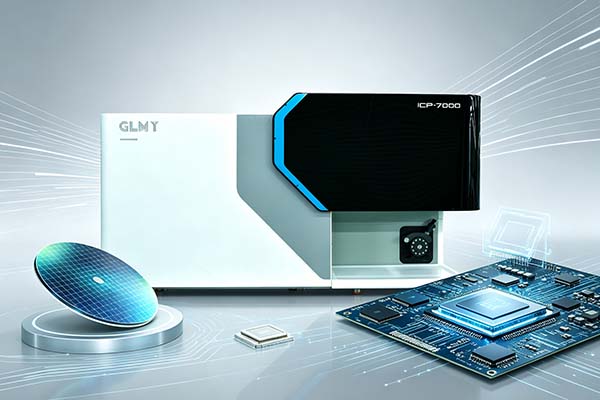

ICP-OES助力半導體行業

當前，半導體測試與計量設備市場正處于需求、供給、技術三重共振的景氣上行期。隨著先進制程向5nm及以下演進、先進封裝技術（如Chiplet、3D集成）加速普及，檢測與計量環節的復雜度與專業性顯著提高，對分析儀器的精度、速度及多元素同時分析能力提出了更高要求。與此同時，國產替代進程的推進也為本土分析儀器企業打開了市場空間。

總體來看，半導體產業鏈的擴產浪潮，正在為分析儀器行業創造新一輪增長機遇。從ICP-OES到XRF再到CS分析儀，這些設備在半導體材料驗證、工藝控制與品質管理中發揮著不可替代的作用，其市場需求有望伴隨產業擴張而持續提升。
