直讀光譜儀在檢測(cè)合金樣品時(shí)，通過(guò)火花光源激發(fā)樣品表面，使金屬原子躍遷至氣態(tài)并釋放特征光譜，以此實(shí)現(xiàn)元素定性與定量分析。然而，在實(shí)際操作中常出現(xiàn)激發(fā)失敗的現(xiàn)象，其核心原因可從設(shè)備狀態(tài)、樣品特性、環(huán)境控制三個(gè)維度展開(kāi)分析。

設(shè)備硬件故障是激發(fā)失敗的直接誘因。電源系統(tǒng)作為儀器運(yùn)行的基礎(chǔ)，若電源線松動(dòng)、適配器輸出電壓不穩(wěn)或內(nèi)部電源模塊損壞，會(huì)導(dǎo)致儀器無(wú)法獲得穩(wěn)定電力供應(yīng)。例如，某鋼廠光譜儀因電源適配器輸出波動(dòng)，連續(xù)三日出現(xiàn)樣品無(wú)法激發(fā)的故障，更換適配器后恢復(fù)正常。此外，電極狀態(tài)對(duì)激發(fā)過(guò)程至關(guān)重要，鎢電極頂尖角度偏差或放電間隙改變會(huì)直接影響光軸聚焦，長(zhǎng)期使用后電極尖端因金屬蒸汽沉積形成積碳，導(dǎo)致放電能量分散。某實(shí)驗(yàn)室通過(guò)定期清理電極并調(diào)整間隙，將激發(fā)成功率從72%提升至98%。透鏡污染同樣不可忽視，激發(fā)產(chǎn)生的金屬蒸汽附著在聚光鏡表面，會(huì)顯著降低≤200nm波長(zhǎng)譜線的透過(guò)率，某鋁合金檢測(cè)案例中，透鏡清洗后碳元素檢測(cè)靈敏度提升40%。

創(chuàng)想儀器-直讀光譜儀

樣品特性對(duì)激發(fā)效果具有決定性影響。表面處理不當(dāng)是常見(jiàn)問(wèn)題，若樣品存在砂眼、裂紋或氧化層，會(huì)導(dǎo)致激發(fā)時(shí)漏氣或放電異常。某高鎳鉻鋼檢測(cè)項(xiàng)目因使用舊砂輪片磨樣，交叉紋路引發(fā)激發(fā)斑點(diǎn)發(fā)白，改用新砂輪片后問(wèn)題解決。樣品導(dǎo)電性亦需關(guān)注，非導(dǎo)電樣品需通過(guò)特殊處理（如噴碳涂層）才能激發(fā)，某鈦合金檢測(cè)中，原始樣品因表面氧化層過(guò)厚無(wú)法激發(fā)，經(jīng)酸洗后恢復(fù)正常。

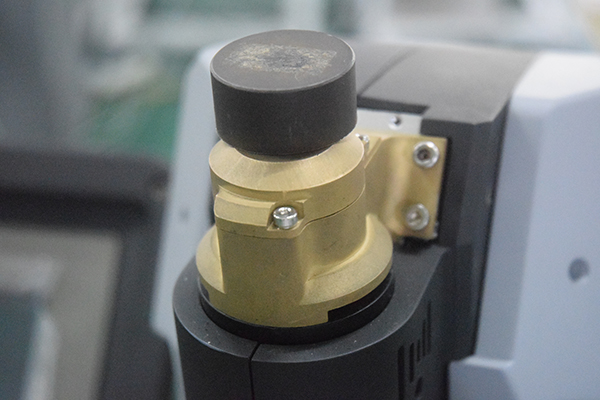

便攜式直讀光譜儀的檢測(cè)

環(huán)境參數(shù)波動(dòng)會(huì)間接導(dǎo)致激發(fā)失敗。氬氣純度直接影響激發(fā)穩(wěn)定性，當(dāng)氬氣中氧或水蒸氣含量超標(biāo)時(shí)，火花室易形成擴(kuò)散放電，某實(shí)驗(yàn)室使用99.999%純度氬氣后，激發(fā)異常率從15%降至2%。溫濕度控制同樣關(guān)鍵，環(huán)境溫度每升高10℃，光電倍增管暗電流增加30%，某南方實(shí)驗(yàn)室在夏季通過(guò)安裝空調(diào)將室溫恒定在25℃，使儀器日標(biāo)準(zhǔn)化次數(shù)從4次減少至2次。

直讀光譜儀在合金檢測(cè)領(lǐng)域意義重大，而激發(fā)失敗問(wèn)題猶如前行路上的絆腳石。深入剖析其成因，不僅有助于解決當(dāng)下檢測(cè)難題，更能推動(dòng)光譜檢測(cè)技術(shù)不斷進(jìn)步，讓合金質(zhì)量檢測(cè)更加科學(xué)、精準(zhǔn)、高效。
