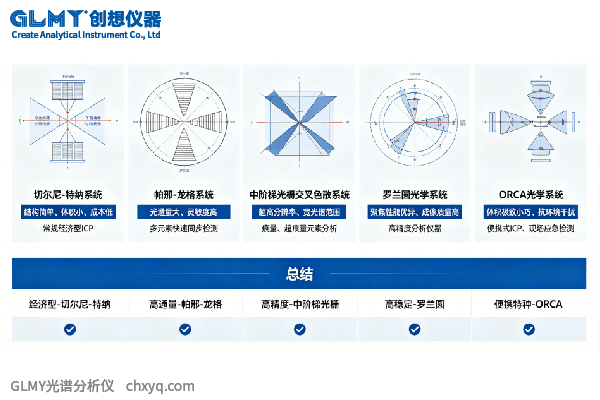

根據色散分光結構、光路布局差異，目前行業內主流ICP光學系統可分為四大類，分別為切爾尼-特納系統、帕邢-龍格系統、中階梯光柵交叉色散系統、羅蘭圓光學系統，此外還有小眾專用ORCA光學系統，各類系統技術特點、適用場景差異顯著。

切爾尼-特納（Czerny-Turner）光學系統

結構原理

采用對稱式平面光柵分光結構，由兩塊凹面反射鏡、一塊平面衍射光柵組成。入射光經準直鏡轉為平行光，投射至光柵完成色散，再通過聚焦鏡將單色光匯聚至檢測器，屬于經典的單色器光路結構。

技術優缺點

優點：光路結構簡潔、制造成本低、調試維護簡單，雜散光抑制效果優異，中長波段光譜穩定性強；缺點：多為單通道掃描檢測，無法實現全譜同步采集，分析速度慢，光柵轉動易產生機械漂移，分辨率中等，短波檢測性能偏弱。

適用場景

多用于經濟型入門級ICP儀器，適配常規水質、土壤、大宗金屬等常量、半微量元素檢測，適合預算有限、檢測通量較低的常規實驗室。

主流ICP光譜儀光學系統類型盤點及技術解析

帕邢-龍格（Paschen-Runge）光學系統

結構原理

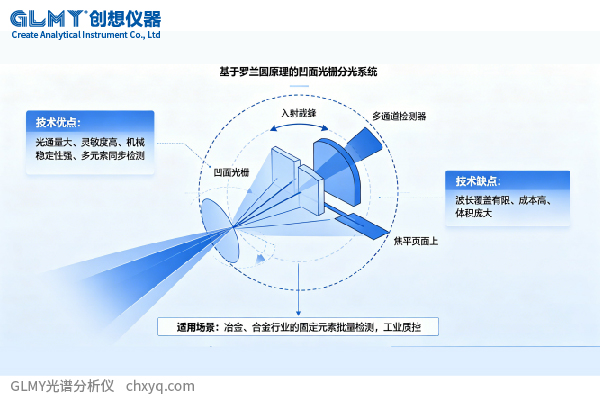

基于羅蘭圓原理衍生的凹面光柵分光系統，光柵、入射狹縫、檢測焦面共同排布在同一羅蘭圓上。光束無需復雜反射，經凹面光柵一次色散直接聚焦至焦平面，多通道檢測器固定在對應譜線位置。

技術優缺點

優點：光通量大、檢測靈敏度高，無移動光學部件，機械穩定性極強，譜線重復性好，可實現多元素同步檢測；缺點：波長覆蓋范圍有限，凹面光柵定制成本高，體積龐大，全波段分辨率不均勻，紫外波段檢測存在短板。

適用場景

傳統多通道直讀ICP專用系統，常用于冶金、合金行業固定元素批量檢測，適合工業質控、連續生產監測場景。

中階梯光柵+棱鏡交叉色散系統（現代主流）

結構原理

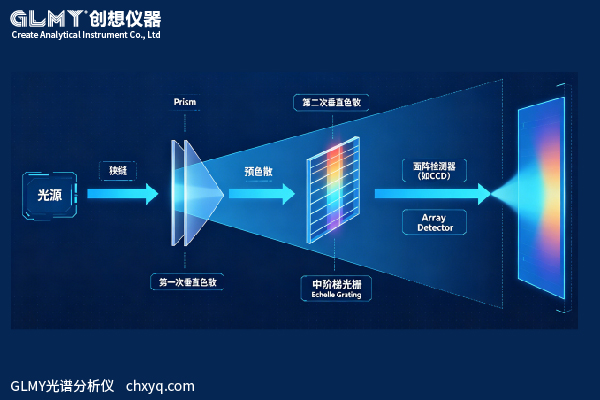

當前商用高端ICP的主流光學方案，采用中階梯光柵+色散棱鏡二維交叉色散結構。光柵完成波長一級色散，棱鏡垂直方向拆分光譜級次，最終在二維檢測器上形成平面光譜點陣，搭配固定光路無移動部件。

技術優缺點

優點：光譜分辨率極高，全波段（165~900nm）均勻高精度分光，紫外、可見、近紅外波段檢測性能均衡；光路緊湊體積小，全譜同步采集，分析速度快，適配復雜基體樣品；缺點：光學加工精度要求極高，設備造價昂貴，調試難度大。

適用場景

通用型高端科研、檢測機構儀器，適配環境重金屬、食品痕量元素、半導體高純材料、地質礦石等復雜樣品多元素精準檢測，是目前市場普及率最高的光學系統。

主流ICP光譜儀光學系統類型盤點及技術解析

羅蘭圓一體式光學系統（新型極簡光路）

結構原理

優化升級的羅蘭圓光路，取消多余反射鏡片，采用一次分光直連檢測結構。等離子體采光后直接進入凹面光柵，單次色散聚焦至檢測器，大幅減少光路反射次數。

技術優缺點

優點：光強損耗極低（傳統光路單次反射損耗15%光強，該結構無多余損耗），光譜信噪比優異，抗干擾能力強，運行功耗低、穩定性高；缺點：光柵定制難度大，波長拓展靈活性一般。

適用場景

新型便攜式、低功耗ICP儀器，適配野外現場檢測、實驗室常規痕量分析，兼顧性能與成本。

主流ICP光譜儀光學系統類型盤點及技術解析

小眾專用：ORCA優化凹面光柵光學系統

該系統為斯派克（SPECTRO）專屬定制光學結構，采用曲面鏡搭配優化凹面光柵陣列，聚焦平面搭載線性檢測器。核心優勢在于全波段分辨率均勻、光通量穩定、長期漂移極低，抗環境干擾能力極強，多用于高端高精度痕量檢測儀器，缺點是專利壟斷、設備采購及維護成本極高。
